概述

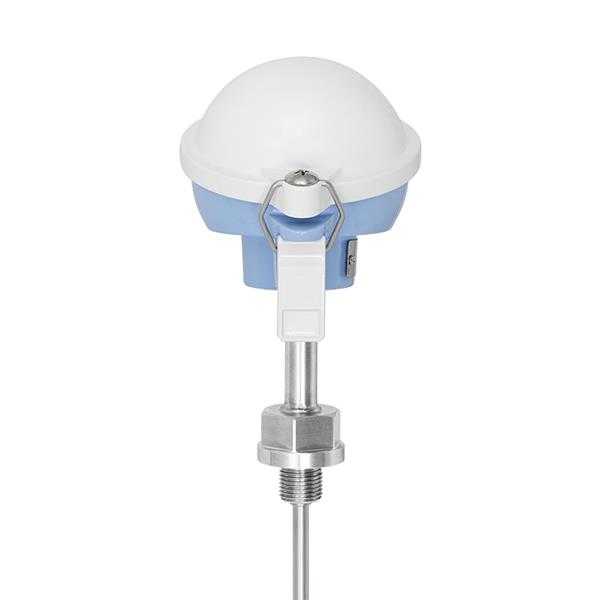

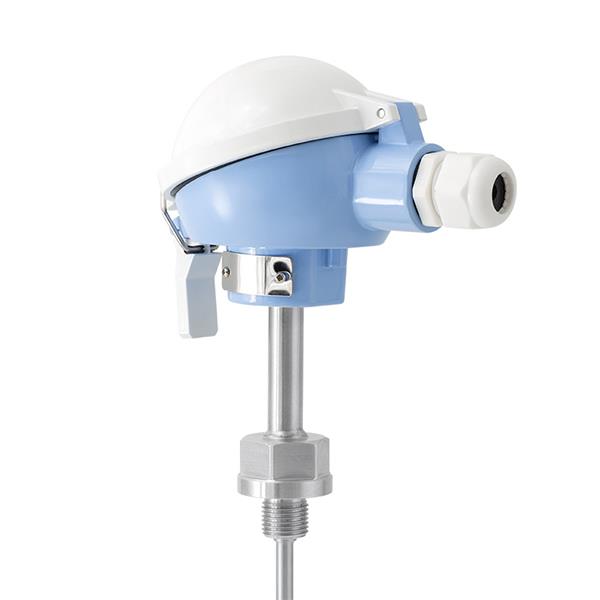

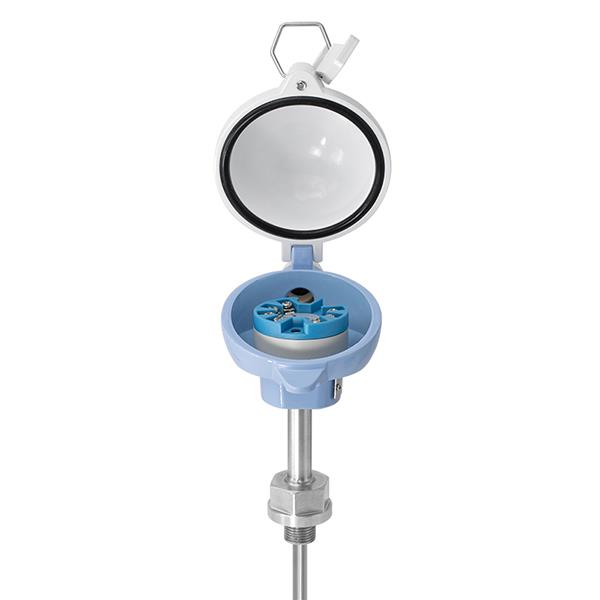

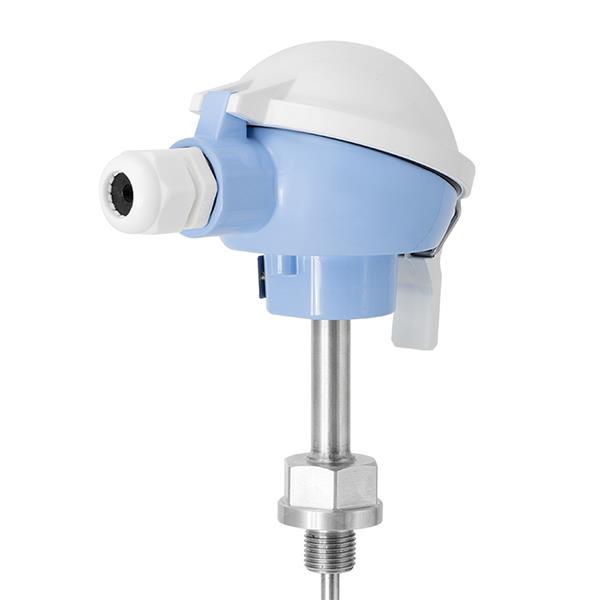

LFW20鎧裝溫度變送器采用了高性能、高可靠的電阻，探桿采用304不銹鋼材質一體化加工，具有很強的抗污染性能和優良的機械強度，能夠長期穩定工作。多種安裝可供選擇，適合不同的工況，廣泛應用于石油、化工、電力、水文、暖通等工業現場的溫度測量。
技術參數
|
測量介質 |
液體或氣體等(與接觸材質兼容) |
|
測量范圍 |
-50~300℃(詳見量程參數選型表) |
|
輸出信號 |
4~20mA/0-10V/PT100/PT1000 |
|
供電電壓 |
15~35VDC |
|
測量元件 |
PT100(A級) |
|
精度 |
0.5%FS |
|
工作環境 |
-40~85℃,0~95%RH(無冷凝) |
|
外殼材料 |
壓鑄鋁外殼、304不銹鋼探桿和套管 |
|
防護等級 |
IP65注：以上防護等級是指電氣連接完整后所達到 |
選型說明
|
代號及說明 |
備注 |
|||||||||||||||||
|
LFW20 |
鎧裝型溫度變送器 |
型號 |
||||||||||||||||
|
|
|
A4 |
4~20mA(二線) |
0 |
PT100,±0.2℃@0℃ |
信號輸出 |
||||||||||||
|
V10 |
0-10V(三線 |
1 |
PT1000,±0.2℃@0℃ |
|||||||||||||||
|
|
|
0 |
0～100℃ |
溫度范圍 |
||||||||||||||
|
1 |
0～200℃(需帶冷端) |
|||||||||||||||||
|
2 |
0~350℃(需帶冷端) |
|||||||||||||||||
|
3 |
-50～150℃(需帶冷端) |
|||||||||||||||||
|
4 |
-50～300℃(需帶冷端) |
|||||||||||||||||
|
X |
其它(客戶指定) (量程范圍在-50~300℃之間) |
|||||||||||||||||
|
|
|
0 |
防水式 |
接線盒形式 |
||||||||||||||
|
|
|
G2 |
G1/2外螺紋(固定螺紋安裝) |
一體式 |
安裝方式 |
|||||||||||||
|
G4 |
G1/4外螺紋(固定螺紋安裝) |
|||||||||||||||||
|
M16 |
M16*1.5外螺紋(固定螺紋安裝) |
|||||||||||||||||
|
M20 |
M20*1.5外螺紋(固定螺紋安裝) |
|||||||||||||||||
|
M27 |
M27*2外螺紋(固定螺紋安裝) |
|||||||||||||||||
|
K |
卡箍(50.5MM) |
|||||||||||||||||
|
Z |
|
直插式 |
||||||||||||||||
|
|
|
0 |
無 |
保護套管 |
||||||||||||||
|
|
有 |
|||||||||||||||||
|
|
|
L30 |
30mm |
一體式 |
探桿長度 |
|||||||||||||
|
L50 |
50mm |
|||||||||||||||||
|
L100 |
100mm |
|||||||||||||||||
|
L150 |
150mm |
|||||||||||||||||
|
L200 |
200mm |
|||||||||||||||||
|
L300 |
300mm |
|||||||||||||||||
|
X |
其它(客戶指定) |
|||||||||||||||||
|
L130 |
130mm |
直插式 |
||||||||||||||||
|
L200 |
200mm |
|||||||||||||||||
|
L250 |
250mm |
|||||||||||||||||
|
L300 |
300mm |
|||||||||||||||||
|
L400 |
400mm |
|||||||||||||||||
|
X |
其它(客戶指定 |
|||||||||||||||||
|
|
|
0 |
無冷端 |
冷端 |
||||||||||||||
|
1 |
冷端長度100mm |
|||||||||||||||||
|
X |
其它(客戶指定) |
|||||||||||||||||
|
|
|
|||||||||||||||||
|
LFW20 A4 0 G2 0 L100 1 |
選型舉例 |
|||||||||||||||||
|
|
|
|
|
|||||||||||||||
2.熱電阻最小置入深度：Imin=In+15D
Imin--最小可用置入深度
In--感溫元件長度（2-3mm）
D-保護管外徑
3.安裝時應選擇合適的位置，遠離影響測量的因素，如冷、熱源、振動源等，并應避免陽光
直射或雨淋，必要時應另行安裝遮陽板或防護罩；
4.長期不用時請放置在干燥環境中保存。
