概 述
LF08系列壓力開關是自動復位設計的開關,寬廣的壓力設定范圍,可以適用不同的要求。應用于空氣、水壓控制,電氣冷凍設備、室內空調或室內冷卻裝置的內部線路,家用冷卻系統,遠距離室外冷凝裝置的內部線路。典型應用:安全裝置/冷氣空調/冷凍設備。
技術參數
型號 LF08 |
||||
介質 |
空氣、水、制冷劑、機油、潤滑油及其它類似碳?xì)浠衔?/span> |
|||
壓力范圍\誤差\耐壓值 |
動作壓力值 |
默認誤差(可按客戶訂制) |
耐壓 |
|
0.2~6bar(低壓) |
±0.5bar |
15bar |
||
6~10bar |
±0.7bar |
35bar |
||
11~20bar |
±1bar |
45bar |
||
21~30bar |
±1.5bar |
|||
31~45bar |
±1.5bar |
|||
破裂壓力 |
5000psi |
|||
溫度 |
環境溫度:低壓-30~65℃,高壓-35~120℃ |
|||
開關形式 |
單刀單擲(常開或常閉),單刀雙擲 |
|||
電氣參數 |
120VAC6FLA,34.8LRA;240VAC3FLA,15LRA |
單點動作:250VAC/0.5A 壓差≤0.5bar)36VDC/0.5A |
||
120/240VAC 375VA;36VDC 3A |
||||
使用壽命 |
100000 |
|||
壓力接口 |
請見選型表(可定制) |
|||
電氣連接 |
6.35*0.8;4.8*0.8;導線連接(可訂制長度和電氣插頭) |
LF08訂貨編號
LF08-1111-145-175psi |
|
ABCD 壓力設置:復位壓力145psi(備注)動作壓力175psi |
|
|
備注:可定制無壓差,即動作值與復位值近似相同 |
編碼 |
電氣回路 |
接口材料 |
壓力連接類型 |
電氣連接類型 |
1 |
A單刀單擲-常閉 |
B 黃銅 |
C 1/8NPT |
D 6.35×0.8 |
2 |
單刀單擲-常開 |
不銹鋼 |
1/4NPT |
4.8×0.8 |
3 |
單刀雙擲 |
|
R1/8 |
18AWG線束 |
4 |
|
|
R1/4 |
|
5 |
|
|
G1/8 |
|
6 |
|
|
G1/4 |
|
7 |
|
|

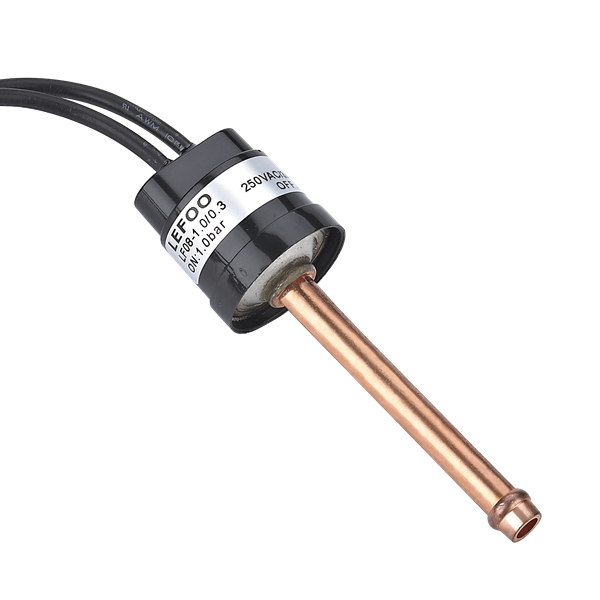

1/4紫銅管 |
|
8 |
|
|
7/16UNF外螺紋 |
|
9 |
|
|
7/16UNF內螺紋 |
|
10 |
|
|
7/16UNF內螺紋+閥芯 |
|
單位換算:1bar=14.5psi 1MPa=10bar
