皮托管是一種廣泛應用于工業與實驗室環境中的流速測量裝置，通過測量流體全壓與靜壓之間的壓差來計算流速，通常與微差壓計配套使用。根據結構形式的不同，力夫皮托管主要分為L(zhǎng)型和S型兩大類，兩者在結構、性能特點與適用場景上各有側重，可滿足不同測量需求。

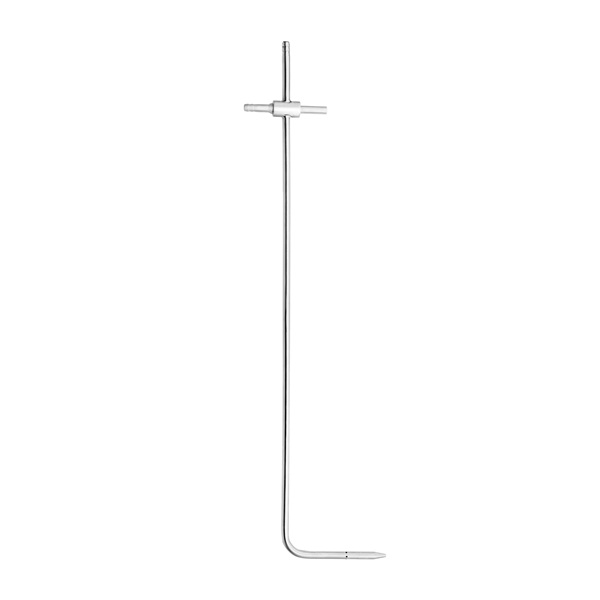

一、L型皮托管：高精度、結構簡潔
L型皮托管由兩根不同直徑的不銹鋼管同心套接而成，內管為全壓管，外管為靜壓管。其指向桿與測頭方向一致，安裝時便于對準氣流方向，適用于對測量精度要求較高的場合。
1.1、主要特點
高精度測量：系數穩定在0.99～1.01，默認1.00
耐高溫耐腐蝕：304不銹鋼材質，可定制316不銹鋼，操作溫度＜600℃
無活動部件，可靠性高，壽命長
適用于高溫、高流速環境
1.2、適用場景
暖通空調送排風系統
實驗室送風系統
煙氣凈化與排氣系統
空氣流通測試設備
1.3、選型與安裝
標準直徑?6mm，支持定制
長度從100mm起，支持50–500mm定制
建議安裝在管道直徑的1/3至1/2處，以1/2處為最佳
使用寶塔接頭連接，接口標準化

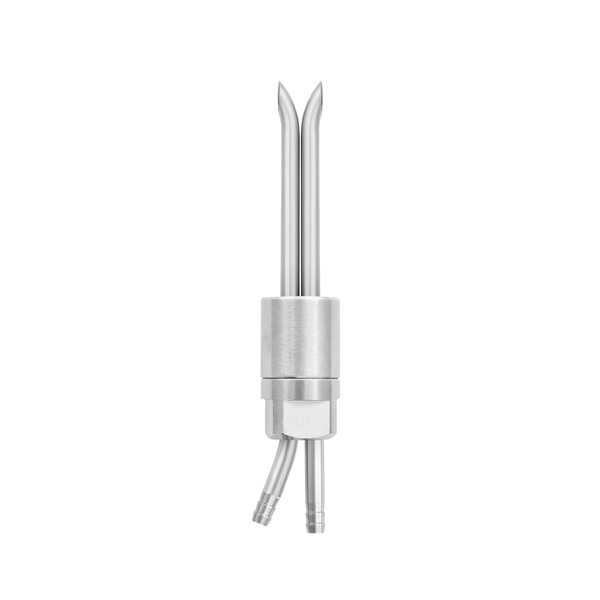

二、S型皮托管：防塵防堵、維護便捷
S型皮托管由兩根相同直徑的金屬管焊接而成，測頭設有兩個方向相反的開口，分別用于測量全壓與靜壓。其結構設計使其防塵防堵性能突出，清理方便，適合多粉塵、易堵塞的測量環境。
2.1、主要特點
防塵防堵設計，便于清理維護
系數范圍為0.81～0.86，默認0.84
材質為304不銹鋼（316可定制），耐高溫＜600℃
長度≥100mm時配備保護套管
2.2適用場景
與L型相似，適用于暖通空調、實驗室、煙氣系統等
尤其適合含塵量高、易積灰的工業環境
2.3選型與安裝
標準直徑?6mm
長度從25mm起，提供多種標準長度
安裝時需確保全壓口迎風，靜壓口背風
推薦安裝位置同L型，位于管道中心區域?yàn)榧?br />

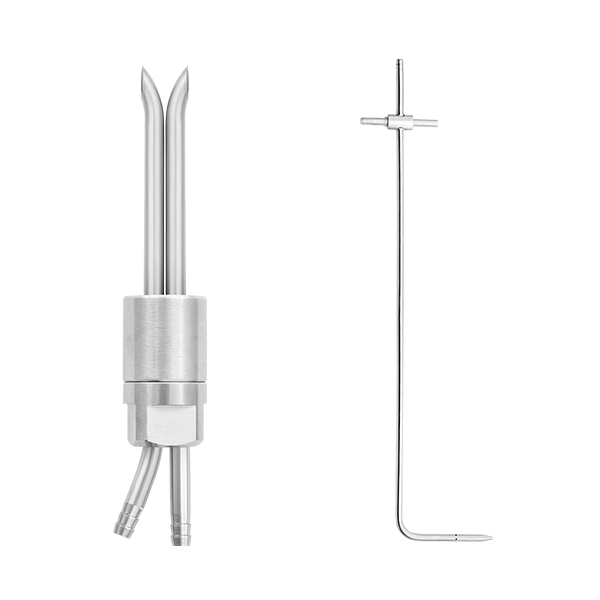

三、L型vs S型：對比一覽
|
項目
|
L型皮托管
|
S型皮托管
|
|
結構
|
同心雙管套接
|
雙管平行焊接，反向開口
|
|
系數范圍
|
0.99～1.01
|
0.81～0.86
|
|
主要優勢
|
測量精度高
|
防塵防堵、易于清理
|
|
適用環境
|
潔凈或高溫高流速氣流
|
多粉塵、易堵塞環境
|
|
保護套管
|
無
|
長度≥100mm時標配
|
|
接頭類型
|
?6mm寶塔接頭
|
/
|
四、如何選擇？
若追求高精度測量，且環境相對潔凈，推薦L型皮托管。
若現場粉塵較多、易堵塞，需頻繁清理，推薦S型皮托管。
兩者均支持高溫環境（＜600℃），材質可定制，適用于多種工業場景。
無論是L型還是S型皮托管，均為可靠、耐用的流速測量工具，廣泛應用于暖通空調、實驗室通風、煙氣處理等領域。用戶可根據實際測量環境、精度要求與維護便捷性，選擇最合適的型號，以實現高效、準確的氣流監測與控制。如需進一步選型支持或定制服務，歡迎聯系我們獲取專業建議。
