LFT3300溫壓一體變送器是針對液體、氣體管路及容器測控場合推出的壓力、溫度雙參量一體化傳感器。產品采用高精度、高過載能力的充油擴散硅壓力芯體配合PT-100鉑電阻溫度傳感器，具有先進的溫度數字補償、工作溫度范圍寬、輸出信號全等優點，適用于原油、食品、水處理系統中，實現對壓力與溫度的監測。
一、產品特點
1、壓力與溫度雙通道輸出:同時輸出壓力與溫度信號，結構緊湊，有效節省安裝空間
2、寬量程覆蓋，多場景通用:壓力量程覆蓋0～10 kPa至10 MPa，不僅適用于低壓管路和儲罐測量，也可勝任中高壓工況；溫度量程為?20～100℃
3、高精度與優良穩定性:壓力綜合精度可達±0.5%FS，可選±0.25%F.S級別，溫度測量精度±0.5℃；長期穩定性優于0.5%F.S/年
4、多種標準信號輸出:支持4～20 mA、0～10 V、0～5 V、0.5～4.5 V以及RS-485多種輸出信號，方便與PLC、顯示儀表靈活對接

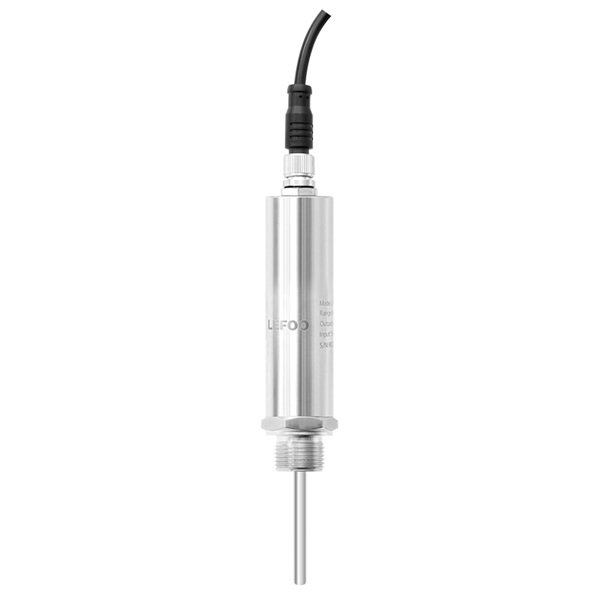

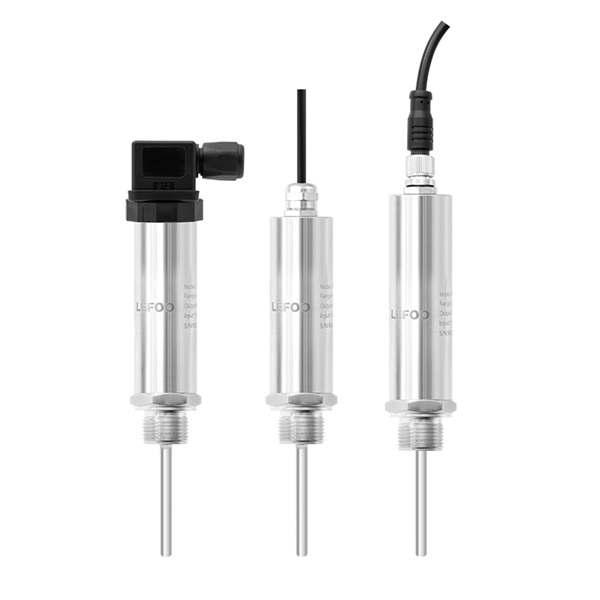

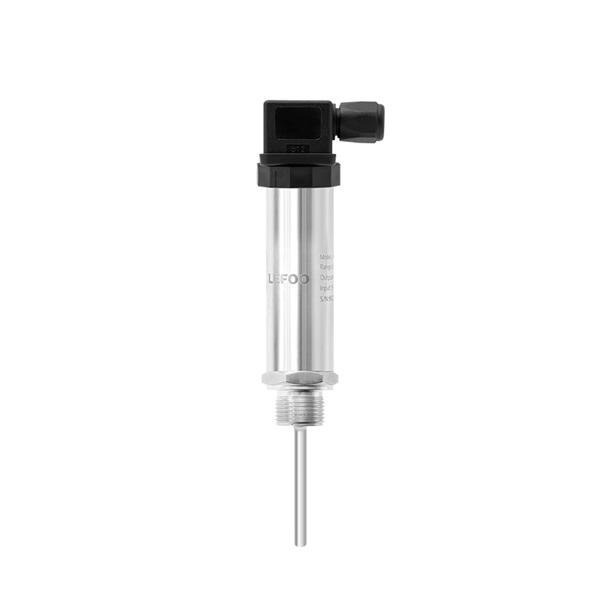

5、適配多種安裝形式:提供DIN43650A大赫斯曼、M12防水出線、GX12航空接頭及M12四芯航空接頭等電氣連接方式，并可選M20×1.5或G1/2外螺紋等壓力接口
二、主要技術指標
|
參數類別
|
規格說明
|
|
壓力量程
|
0 ~ 10kPa ... 10MPa
|
|
溫度量程
|
-20 ~ 100℃（PT-100）
|
|
壓力精度
|
±0.5%F.S（0~10kPa...10MPa）或 ±0.25%F.S（0~100kPa...10MPa）
|
|
溫度精度
|
±0.5℃
|
|
穩定性
|
<0.5%F.S/年
|
|
工作溫度
|
-20 ~ 85℃
|
|
存儲溫度
|
-40 ~ 100℃
|
|
介質兼容性
|
與304/316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體
|
|
輸出信號
|
4~20mA、0~10V、0~5V、0.5~4.5V、RS-485
|
|
供電電源
|
根據輸出信號不同，支持4.75~5.25VDC至10~30VDC
|
|
電氣連接
|
DIN43650A、M12防水出線、GX12航空接頭、M12四芯航空接頭等
|
|
防護等級
|
IP54（GX12航空接頭）、IP65（DIN43650A、M12防水出線、M12四芯航空接頭）
|
|
壓力接口
|
M20×1.5外螺紋、G1/2外螺紋
|
|
壓力形式
|
表壓（G） / 絕壓（A）
|
三、選型靈活
LFT3300提供豐富的選型選項，用戶可根據實際應用需求靈活配置：
壓力量程與單位：支持kPa、Bar、MPa、psi等多種單位。
精度等級：提供±0.5%F.S或±0.25%F.S兩種壓力精度選項。
溫度量程：支持-20~100℃、0~100℃、0~50℃等標準或定制范圍。
輸出方式：包括4~20mA、0~10V、RS-485等多種工業常用信號。
電氣接口與線長：支持多種防水接頭及1m、2m、3m等線長選項。
探桿長度：提供30mm至300mm多種長度，適應不同安裝深度需求。
四、應用場景
LFT3300適用于原油輸送與儲運系統、食品加工與飲料生產線、水處理與環保監測系統、化工過程控制與流體監測等。
LFT3300溫壓一體變送器以其高精度、雙信號輸出、結構緊湊、安裝靈活等優勢，成為工業過程控制中理想的壓力與溫度監測解決方案。無論是嚴苛的工業環境還是對精度要求較高的應用場景，LFT3300溫壓一體變送器都能提供穩定可靠的性能表現。
